Grau de Proteção (IP/NEMA) e Materiais: Como Especificar Corretamente na Automação Industrial
Poucas decisões impactam tanto a confiabilidade da automação quanto a especificação correta do grau de proteção (IP/NEMA) e dos materiais de carcaça e vedação.
Entre limpeza sob alta pressão, respingos químicos, variações térmicas e vibração, uma peça mal especificada pode ser a origem silenciosa de falhas intermitentes, alarmes falsos e paradas não programadas.
Este guia reúne a experiência da Elektra Automação no chão de fábrica para ajudar você a traduzir o ambiente em especificação técnica, reduzindo riscos e aumentando a vida útil do sistema.
IP x NEMA: o que cada norma protege (e o que não protege)
IP (Ingress Protection) foca em poeira e água; NEMA adiciona nuances de corrosão, gelo e condições específicas.
Nem todo IP corresponde a um NEMA equivalente — e vice-versa.
Situações reais e especificações típicas
| Situação real | IP típico | NEMA indicado | Comentário prático |
|---|---|---|---|
| Poeira intensa e jato d’água | IP66/67 | NEMA 4 | Jato forte, sem alta temperatura |

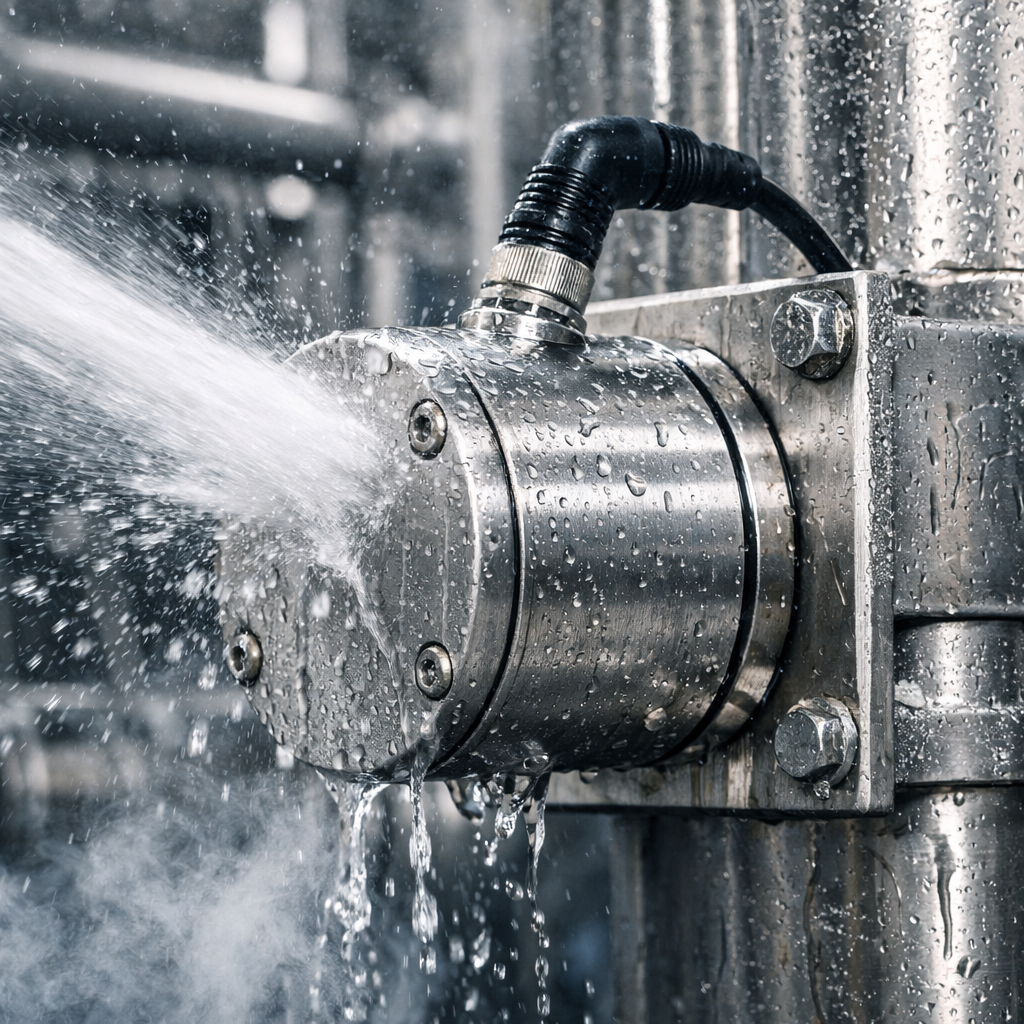

| Limpeza CIP/SIP, alta pressão e alta temperatura | IP69K | NEMA 4X | IP69K é padrão para lavagem severa; NEMA 4X agrega resistência à corrosão |
| Imersão temporária | IP67 | NEMA 6 | Considerar prensa-cabos e respiros |
| Imersão prolongada | IP68 | NEMA 6P | Definir profundidade/tempo com fabricante |
| Atmosfera corrosiva (salina/química) | — | NEMA 4X | Material e acabamento fazem diferença |
Dica Elektra: em frigoríficos, laticínios e bebidas, IP69K + carcaça AISI 316L + anéis compatíveis com detergentes alcalinos/ácidos resolve 80% das falhas por intrusão.
Materiais e elastômeros: a química manda no tempo de vida
Escolher o material de carcaça e o elastômero de vedação corretos evita microinfiltrações e envelhecimento precoce.
Carcaça
- AISI 316L: alta resistência à corrosão; ideal para alimentos, limpeza agressiva e salinidade.
- Alumínio pintado: leve e robusto; exige pintura íntegra e cuidado contra ataque químico.
- Polímeros técnicos (PBT/PA): bons para custo/benefício; atenção a temperatura e solventes.
Elastômeros (O-rings e vedações)
- EPDM: ótimo para água quente e vapor; pode sofrer com óleos/hidrocarbonetos.
- VMQ (silicone): grande faixa térmica; menor resistência mecânica sob cisalhamento.
- FKM (Viton®): resistente a óleos/combustíveis; avaliar compatibilidade com agentes de limpeza.
Erro comum: reaproveitar O-rings. Nunca recicle vedações após desmontagem — elas perdem compressão e formam canais de intrusão.
Conectores, prensa-cabos e EMC: pequenos detalhes, grandes causas
- M12/M8 com IP adequado: use o anel correto e o torque especificado.
- Prensa-cabos: selecione IP compatível e com alívio de tração.
- EMC: roteie potência longe de sinal, mantenha aterramento único e blinde corretamente.
- Respiros (breathers): evitam condensação em caixas IP67/68 — item simples que salva placas.
Casos práticos de especificação Elektra
Frigorífico com lavagem diária
- IP69K + AISI 316L + O-ring EPDM + prensa-cabo IP69K.
- Conectores M12 angulados e rota de cabos com dreno.
Mineração com poeira e vibração
- IP66/67 + carcaça metálica robusta + travas mecânicas.
- Cabos blindados e ferrites; separação potência/sinal.
Bebidas (CIP/SIP)
- IP69K + 316L + elastômero compatível com detergente.
- Conferência térmica real (processo + limpeza).
Checklist de compra
- Ambiente: poeira, água, químicos, temperatura, vibração?
- Normas IP/NEMA e materiais compatíveis?
- O-ring correto, novo e torqueado corretamente?
- Conexões M12/M8 com grau IP adequado?
- Blindagem, aterramento e rotas corretas?
- Documentação técnica e rastreabilidade disponíveis?
Conclusão
Especificar corretamente é transformar catálogo em confiabilidade.
Ao alinhar IP/NEMA, materiais, vedação e EMC, sua operação ganha previsibilidade e reduz paradas inesperadas.
A Elektra Automação apoia sua equipe a selecionar, validar e documentar cada decisão técnica — garantindo que a proteção exista de fato, e não só no rótulo.
